În rocă, un cap de foraj merge acolo unde îl lasă piatra: o fisură, un strat mai dur — și traseul pleacă de lângă linia proiectată. Pe un șantier recent, un TERRA-JET DJ 40 AT a ținut linia din proiect pe circa 250 de metri de rocă dură, iar conducta de apă Ø200 mm a intrat la cotă odată cu lărgirea, într-o singură trecere.
Ce a cerut lucrarea
Instalarea unei conducte de apă pe 250 de metri este, în teren normal, o lucrare de rutină pentru forajul orizontal dirijat. În rocă dură, aceeași lungime schimbă complet datele problemei. Roca solicită simultan capul de foraj, prăjinile și sistemul hidraulic, iar un traseu pierdut la 150 sau 200 de metri nu se corectează: se reia. Fiecare metru avansat trebuie să fie și un metru controlat.
Alternativa clasică — șanțul deschis pe toată lungimea — ar fi însemnat excavare în rocă, refacerea suprafeței și un termen de execuție cu totul diferit. Decizia a fost, prin urmare, de a executa traseul integral prin foraj dirijat, cu o singură condiție tehnică: utilajul să poată livra constant cuplu și forță de tragere în rocă, pe toată lungimea, fără să piardă direcția.
Configurația aleasă pentru rocă
Lucrarea a fost executată cu un TERRA-JET DJ 40 AT, varianta din gama Terra AG dezvoltată special pentru forajul în rocă. Diferența față de un utilaj HDD obișnuit stă în sistemul cu prăjină dublă: prăjina exterioară și un ax interior separat, acționate independent. Axul interior transmite cuplul către tăietorul cu role sau daltă și dislocă roca, în timp ce prăjina exterioară păstrează direcția și avansul. Separarea celor două funcții este exact ceea ce permite corecții de traseu într-un material în care un sistem cu prăjină simplă ar fi condus de rocă, nu invers.
Cifrele care contează în această aplicație sunt cuplul exterior de 8.000 Nm, cuplul interior de 2.400 Nm și forța de împingere și tragere de 181 kN — circa 18 tone — susținute de un motor de 139 kW conform normei Euro Stage V. Nu forța de vârf a fost criteriul, ci capacitatea de a o menține ore în șir.
Intrarea în teren și geometria traseului

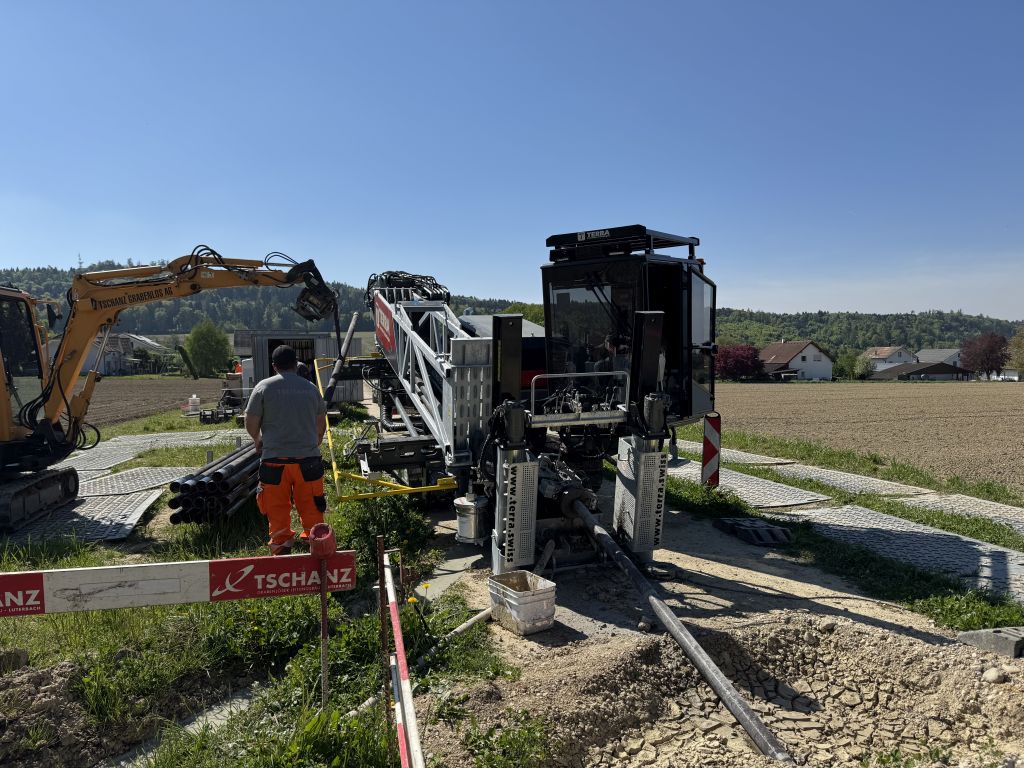

Poziționarea utilajului la punctul de intrare stabilește tot restul lucrării. Rampa de foraj oscilantă, reglabilă între 11 și 20 de grade, a permis atacarea terenului la unghiul cerut de cota conductei, iar raza minimă de curbură de 52 de metri a fixat limita în care traseul putea coborî și reveni la cotă fără a suprasolicita prăjinile. Cu 17 tone și un gabarit de 8,6 pe 2,2 metri, utilajul se mobilizează pe șenile direct în punctul de lucru, ceea ce a redus amenajările de organizare de șantier la strictul necesar.
Forajul-pilot: 250 de metri sub control
Prima etapă a fost forajul-pilot pe întreaga lungime a traseului. Operatorul a urmărit permanent adâncimea, unghiul și comportamentul capului de foraj pe un display montat în cabină, care afișează simultan traseul calculat și traseul real. Suprapunerea celor două linii este instrumentul de decizie al lucrării: orice abatere se vede imediat și se corectează din mers, fără oprirea forajului. În rocă, această corecție continuă face diferența între o lucrare terminată și una reluată.
În paralel, fluidul de foraj preparat în stația de mixare a fost pompat continuu — utilajul dispune de un debit de până la 510 litri pe minut la 60 de bari — pentru a răci și lubrifia capul de foraj și a susține pereții canalului forat. Fotografia surprinde ecranul de monitorizare la 181 de metri forați, cu traseul real încă suprapus peste cel proiectat, la circa două treimi din lungimea totală.
Forajul în rocă nu iartă avansul brutal: prea puțină apăsare și discurile tăietorului alunecă pe piatră fără să disloce, prea multă și capul se uzează sau iese de pe linie la prima fisură. De aceea DJ 40 AT îi dă operatorului un control fin al forței de împingere, menținută constantă pe toată trecerea, indiferent de variațiile de duritate. Sistemul ADBS completează: adaptează automat cuplul la rezistența rocii, fără șocuri în prăjini. AUTOTORK distribuie automat puterea hidraulică totală disponibilă între cuplu și tragere, în raportul optim pentru a menține productivitatea maximă, iar pe display-ul din cabină traseul real stă permanent suprapus peste cel calculat. Avans dozat, șocuri absorbite, putere distribuită optim, direcție verificată — bucla e închisă.
Lărgirea și conducta, în aceeași trecere
La capătul traseului, capul de foraj a fost înlocuit cu un lărgitor, tras înapoi pe canalul-pilot. Conducta de apă Ø200 mm a fost legată direct în spatele lărgitorului și a intrat odată cu lărgirea: canalul este adus la diametrul final și conducta ajunge la cotă în aceeași mișcare. Nu există o etapă separată de tragere și, prin urmare, nici un al doilea pasaj prin rocă peste un traseu deja executat.
Manipularea prăjinilor este, în astfel de lucrări, o parte consistentă din timpul de execuție: fiecare prăjină dublă are 4,57 metri, iar utilajul transportă 146 de metri la bord, în magazie. Aici, și la transferul cuplului către capul de foraj, roca produce uzura cea mai mare — motiv pentru care sistemul de prindere și manipulare este dimensionat separat pentru varianta de rocă.
Unde s-a mutat limita
Pentru cine proiectează sau execută rețele, esența lucrării nu stă într-o cifră anume, ci în combinația lor: foraj-pilot ținut pe linia proiectată de-a lungul a 250 de metri de rocă, lărgire și instalare de conductă într-o singură trecere, demobilizare fără lucrări de refacere. Luate separat, niciuna nu este o premieră. Împreună, descriu o categorie de lucrări care până de curând nu se oferta cu foraj dirijat — se evita încă din faza de proiectare.
Consecința nu se vede pe șantier, ci pe planșă. Un traseu care întâlnește rocă nu îl mai obligă pe proiectant să renegocieze cote sau să accepte excavare în stâncă: roca devine o condiție de execuție, rezolvabilă prin configurația utilajului, nu un criteriu de traseu. Iar asta schimbă mai mult decât o lucrare — schimbă ce se poate desena de la bun început.
Despre Imocon
Imocon, cu punctul de lucru în Timișoara, furnizează din 2002 utilaje celor care execută lucrări de apă, canal, gaz, electrice și fibră optică. Compania asigură punerea în funcțiune, instruirea teoretică și practică a operatorilor, service-ul echipamentelor și livrarea gratuită oriunde în România.
Utilajele provin de la Terra AG, producător elvețian cu peste 40 de ani de experiență în tehnologiile fără săpătură, pentru care Imocon este distribuitor exclusiv în România. Din gama Terra-Jet, variantele AT — între care și DJ 40 AT — sunt cele construite pentru forajul în rocă.
